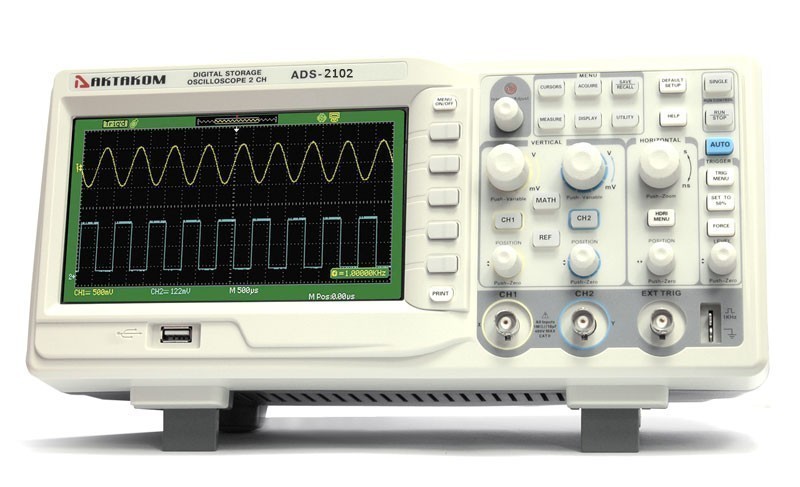

ADS-2102 — осциллограф

ADS-2102 — осциллограф
Артикул: 411077
Гарантия: 36 месяцев
Госреестр РФ: 55302-13
Поверка приобретается отдельно: 4484 Р
Бренд: АКТАКОМ

Особенности осциллографа ADS-2102:

  • автоматические измерения: 32 типа;
    14 по напряжению: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot;
    18 во временной и частотной областях: Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF;
  • курсорные измерения: ручные. слежение. авто;
  • хранение: 20 осциллограмм, 20 установок, 2 опорных маски;
  • ограничение полосы: 20 МГц;
  • функция усреднения (4..256);
  • пиковый детектор;
  • автоматический покадровый регистратор: 2500 кадров;
  • цифровые фильтры: НЧ, ВЧ, полосовой, режективный;
  • интерполяция: Sin(x)/x, линейная;
  • математические операции: сложение, вычитание, умножение, деление;
  • инверсия сигнала;
  • быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки;
  • режим растяжки;
  • режим X-Y;
  • самописец: 100 мс/дел...50 с/дел;
  • встроенный 6-разрядный частотомер;
  • режим послесвечения;
  • тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный;
  • форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET);
  • сохранение на USB-устройство;
  • РУССКОЯЗЫЧНОЕ МЕНЮ!

Технические характеристики осциллографа ADS-2102:

Параметр Значение
количество каналов 2 канала + внешний запуск
полоса пропускания 100 МГц
максимальная частота дискретизации в режиме реального времени 1 Гвыб/сек (500 Мвыб/сек на канал)
частота дискретизации в эквивалентном режиме 50 Гвыб/сек
максимальный объем памяти 40 К (20 К на канал)
вертикальное разрешение 8 бит
коэффициент вертикального отклонения 2 мВ/дел...10 В/дел
погрешность ±3% (≥ 5 мВ/дел)
время нарастания 3,5 нс
входной импеданс 1 MОм ±2% || 13 пФ ±3 пФ
максимальное входное напряжение 400 В пик-пик
коэффициент развертки 25 нс/дел…50 с/дел с шагом 1-2-5
источник запуска канал 1, канал 2, AC, внешний, внешний/5
тип входов AC, DC, ФВЧ, ФНЧ
тип запуска фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный
дисплей 7 дюймов, разрешение 480x234 точек, цветной TFT 64 К
интерфейс USB-host, USB-device, PASS/FAIL, LAN
питание 100 В - 240 В / 45 Гц...440 Гц
потребляемая мощность 50 Вт
масса 4,5 кг
габаритные размеры 336х118х152 мм
габаритные размеры в упаковочной таре 260х290х460
вес 4,7 кг.

Комплект поставки ADS-2102

Наименование Количество
1. Осциллограф ADS-2102 1
2. Осциллографические щупы 2
3. Кабель питания 1
4. Кабель USB 1
5. Носитель с программным обеспечением и руководством пользователя 1
6. Краткое руководство пользователя 1
