Fluke N5K 3PP64IPR - высокоточный анализатор электроснабжения

Fluke N5K 3PP64IPR - высокоточный анализатор электроснабжения
Артикул: 311106
Модель: Fluke N5K 3PP64IPR
Гарантия: 12 мес.
Бренд: Fluke Industrial
Артикул производителя: 3312976
Цена:
6 331 558 Р
Доступен для заказа
Добавить к сравнению

Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 3xPP64 с интерфейсом IEEE488 / Ethernet и аналоговыми / цифровыми выходными каналами и принтером.

Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 3xPP64 с интерфейсом IEEE488 / Ethernet и аналоговыми / цифровыми выходными каналами и принтером.

В состав серии входит шестифазный анализатор электроснабжения Fluke Norma 5000. Эти прочные и надежные анализаторы имеют непревзойденное соотношение цена/качество, обеспечивая простоту использования и надежность измерений как в полевых условиях, так и в лаборатории, в составе приборного оснащения испытательных стендов.

Применение:
-Электродвигатели и инверторные приводные системы.
-Инверторные приводные системы.
-Системы освещения.
-Трансформаторы.
-Автомобильные системы.

Шестифазный анализатор электроснабжения Fluke Norma 5000 имеет самую широкую полосу пропускания среди имеющихся в продаже приборов данного класса и идеально подходит для испытаний и анализа при разработке преобразователей частоты и осветительного оборудования.

Характеристики прибора: От 3 до 6 фазовых модулей, опциональный встроенный принтер.

-Компактная конструкция делает его портативным и экономит рабочее пространство.
-Простой пользовательский интерфейс гарантирует легкую, интуитивно понятную работу.
-Разнообразные стандартные конфигурации позволяют выбрать наиболее подходящие для конкретных приложений наборы функций.
-Одновременное параллельное измерение всех фаз дает точную картину динамического изменения величин во всех фазах в каждый заданный момент времени.
-Все входы гальванически развязаны во избежание короткого замыкания при решении различных задач.
-Измерение гармоник напряжения, тока и мощности до 40-й включительно обеспечивает данные для полного анализа.
-Функции анализа частотного спектра с применением быстрого преобразования Фурье (FFT), векторной диаграммы и цифрового осциллографа (DSO) включены в базовый блок для обеспечения полного анализа полученных данных.
-Выбираемое пользователем время усреднения – от 15 мс до 3600 с – для проведения динамический измерений.
-Встроенная память 4 МБ (с возможностью расширения до 128 МБ) для хранения результатов измерений.
-Быстрое и несложное подключение к компьютеру – через интерфейсы RS232 и USB, входящие в стандартную комплектацию, или дополнительные интерфейсы IEEE488, Ethernet или USB2.0.
-Интерфейс PI1 для измерения процессов, позволяющий выполнять измерения крутящего момента и скорости с помощью внешних датчиков, и 4 аналоговых выхода для измерения параметров электродвигателей и приводов.
-Частота дискретизации 341 КГц или 1 МГц для детального анализа сигналов.
-Полоса пропускания от нуля до 3 МГц / 10 МГц для выполнения надежных и высокоточных измерений.
-Программа Fluke NormaView для ПК (загрузка данных, анализ и составление отчетов).

Технические характеристики анализатора Fluke Norma 5000:
Общие характеристики
Количество фаз: 3, 4, 6
Вес: Прибл. 7 кг
Размер: 150 мм x 447 мм x 315 мм
Встроенный принтер: Да (опционально)
Дисплей: Цветной, 144 мм - 320 x 240 пикселей.

Яркость подсветки и контрастность настраиваются пользователем.
Диапазон: От нуля до 3 МГц или от нуля до 10 МГц в зависимости от используемого входного модуля
Основная погрешность: 0,2%, 0,1% или 0,03% в зависимости от используемого входного модуля
Частота дискретизации: 0,33 МГц или 1 МГц в зависимости от используемого входного модуля
Диапазон входного напряжения: От 0,3 В до 1000 В
Диапазон входного тока (напрямую без использования шунта): От 0,03 мА до 20 А в зависимости от используемого входного модуля
Память для хранения конфигураций: 4 МБ
Память для хранения настроек: 0,5 МБ
Быстрое преобразование Фурье: До 40-й гармоники
RS-232 / USB-интерфейс: Стандартно
Интерфейс PI1 для измерения процессов (8 аналоговых/импульсных входов и 4 аналоговых входа): опционально
Интерфейс IEEE 488.2/GPIB (1 Мбит/с Ethernet / 10 Мбит/с или 100 Мбит/с): опционально
Программа Fluke NormaView для ПК (загрузка данных, анализ и составление отчетов): стандартно

Основные функции
Быстрое преобразование Фурье: Расчет гармоник с графическим отображением. Одновременно отображается до 3-х гистограмм.
Измеряемые величины: U, I, P в каждой фазе
Порядок гармоник: От 1-й до 40-й гармоники, максимум до половины частоты дискретизации
Цифровой осциллограф: Одновременное отображение до трех измеренных величин на уровне выборки. Быстрый просмотр формы кривой и искажений.
Функция интегрирования (энергия): Одновременное отображение до шести числовых значений (по выбору). Возможность задания условий запуска/остановки и положительного/отрицательного направления.
Векторная диаграмма: Отображение векторов основной частоты до 6-и сигналов. Обеспечивает простую проверку правильности подключения прибора и быстрый просмотр сдвига фазы каждого сигнала.
Регистратор данных: Обеспечивает просмотр усредненных во времени данных для определения трендов.
Оперативная память для данных: Хранение мгновенных и усредненных значений параметров; задание условий запуска и остановки.
Около 4 МБ оперативной памяти можно использовать для хранения измеренных значений.
Конфигурация: Анализатор можно настроить на измерение и отображение данных в требуемом формате.

Условия окружающей среды
Диапазон рабочих температур: От 5 °C до 35 °C
Диапазон температур хранения: От -20 °C до 50 °C
Материал корпуса: Анализаторы электроснабжения Fluke Norma предельно компактны и имеют цельный металлический корпус в соответствии с самыми строгими требованиями электромагнитной совместимости (EMC).
Климатический класс: KYG в соответствии с DIN 40040, максимум 85 % относительной влажности, без конденсации.
Блок питания: От 85 В до 264 В переменного тока, от 50 Гц до 60 Гц, от 100 В до 260 В постоянного тока, 40 ВА, вилка европейского стандарта и выключатель питания. В некоторых моделях имеется токовые зажимы.
Измерительные входы: Безопасные розетки 4 мм, 2 - для каждого входа. Разъем BNC для подключения внешнего шунта.
Управление: Мембранная клавиатура для управления курсором – функциональные клавиши и функции прямого доступа.
Разъемы: Задняя панель 3-фазного анализатора

Измеряемые величины
Вычисление без пропусков средних значений величин для каждой фазы. В трехфазных системах дополнительно вычисляется полная мощность и выполняется усреднение значений V и I по трем фазам. Для этих значений также вычисляется основная гармоника H01 в синхронном режиме.
Uэфф. действующее значение, Uвс выпрямленное среднее, Uср. среднее значение
Up-, Up+, Upp пиковые значения
Ucf коэффициент амплитуды Ucf, Uff коэффициент формы
Ufc доля основной гармоники
Uthd коэффициент искажения DIN, IEC
Iэфф действующее значение,
Iвс выпрямленное среднее,
Iср среднее значение
Ip-, Ip+, Ipp пиковые значения
Icf коэффициент амплитуды Icf, Iff коэффициент формы
Ifc доля основной гармоники Ithd коэффициент искажения DIN, IEC
P активная мощность [Вт]
Q реактивная мощность [Вар]
S кажущаяся мощность [ВА]
φ, cos. сдвиг фазы
Функция интегрирования для активной мощности P, реактивной мощности
Q, кажущейся мощности S, напряжения (Um) и тока (Im),
Число разрядов 4 или 5 в зависимости от измеряемой величины.

Частота и синхронизация
Диапазон: От постоянного тока и 0,2 Гц до частоты дискретизации
Точность: ±0,01 % измеряемой величины (показания)
Каналы, которые можно выбирать: все U/I или внешний вход.
Для обработки сигнала можно включить один из трех фильтров низких частот с разными частотами отсечки.
Значение частоты постоянно отображается в верхней части экрана.
Разъем синхронизации BNC на задней панели прибора можно использовать в качестве как входа, так и выхода.
Можно измерить входные сигналы с частотой до частоты дискретизации используемого фазового модуля. Уровень входного сигнала не должен превышать 50 В.
Выходной сигнал представляет собой импульсный TTL-сигнал амплитудой 5 В (частота зависит от частоты измеряемого сигнала синхронизации).

Память для конфигураций
В памяти могут храниться до 15 пользовательских конфигураций с возможностью повторной загрузки. Несохраненные изменения теряются при выключении прибора.

Интерфейс
Интерфейс RS232 для загрузки прошивки (встроенного ПО) и обмена данными с ПК. Возможно подключение принтера через внешний преобразователь.
Возможные варианты:
IEEE 488.2 / 1 Мбит/с
Ethernet / 10 Мбит/с или 100 Мбит/с

Стандарты и безопасность
Электрическая безопасность: EN 61010-1 / 2-я редакция, 1000 В CAT II (600 В CAT III)
Степень загрязнения 2, класс безопасности I
EN 61558 для трансформатора
EN 61010-2-031/032 для принадлежностей
Максимальные значения на входе:
Для входов напряжения: Диапазон измерений 1000 Вдейств., 2 КВпик
Для входов тока: Диапазон измерений 10 Адейств., 20 Апик
Испытательные напряжения:
Вход сетевого питания: корпус (заземление): 1,5 КВ переменного тока
Вход сетевого питания: Измерительный вход: 5,4 КВ переменного тока
Измерительные входы: Корпус: 3,3 КВ переменного тока
Измерительный вход: вход: 5,4 КВ
Электромагнитная восприимчивость:
Излучение: Согласно IEC 61326-1, EN 50081-1, EN 55011 класс B

Помехоустойчивость: Согласно IEC 61326-1 / Дополнение A (промышленный сектор), EN 50082-1

Фазовые модули:
В комплект анализатора электроснабжения Fluke Norma 5000 входит до шести фазовых модулей. Пользователи могут выбрать фазовый модуль, наиболее подходящий для конкретной задачи. Характеристики определяются моделью фазового модуля.

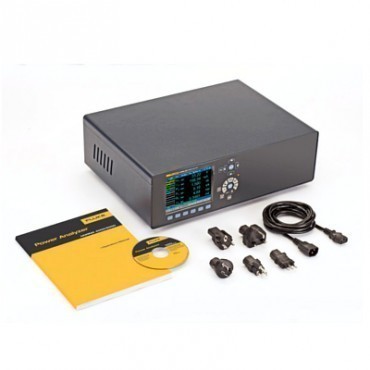

Комплект поставки:
-Кабель электропитания
-Цветной дисплей 144 мм
-Встроенный принтер
-Интерфейс RS232/USB
-Свободное место для шести подключаемых фазовых модулей и дополнительных опций
-Программное обеспечение для ПК Fluke NormaView
-Руководство пользователя
-Сертификат испытаний
-Значения, полученные при калибровке

Дополнительная комплектация Fluke N5K 3PP54IR:
(Поставляется по отдельному заказу
1. Fluke N5K RACK KIT - 19-дюймовый набор для крепления в стойку с ручками - 9 276,00
2. Norma 100A shunt - шунт 100 А с кабелями (0,001 Ом, от 0 до 0,5 МГц) - 85 597,00
3. Norma 10A shunt - триаксиальный шунт для токов до 10 А - 53 777,00
4. Norma 150A shunt - шунт 150 А с кабелями (0,5 мОм, от 0 до 0,5 МГц) - 184 951,00
5. Norma 300A shunt - шунт 300 А с кабелями (0,1 мОм, от 0 до 1 МГц) - 164 426,00
6. Norma 30A shunt - триаксиальный шунт для токов до 30 А - 57 364,00
7. Norma 32A cables - кабель для плоского шунта 32 А - 7 125,00
8. Norma 32A shunt - плоский шунт для токов до 32 А - 36 747,00
9. Norma 500A shunt - шунт 500 А с кабелями (0,1 мОм, от 0 до 0,2 МГц) - 184 951,00
10. Norma Lg shunt/cbl - кабели LG для шунтов (на большие токи) - 11 158,00
11. Norma wye adapter - переходник Fluke Norma WYE (коробка внешних принадлежностей) - 35 090,00

Производство компании Fluke (США)
